Mikrotik routerOS adalah sytem
operasi yang dapat menghubungkan Ethernet – Ethernet berbeda yang dapat
menjalankan router network. Mikrotik ini dapat dibuka dengan Winbox,
telnet, web based. Sekarang kita akan mempelajari bagaimana cara konfigurasi
mikrotik melalui winbox.
Winbox adalah suatu software yang
dapat digunakan untuk melakukan konfigurasi mikrotik dengan menggunakan
antarmuka grafis (GUI) dengan mudah dan cepat. Kita tidak perlu menghafal
perintah – perintah Console. Winbox ini dapat menggunakan Command Line
Interface ( CLI ). Untuk mendapatkan winbox biss didownload di www.mikrotik.co.id .
Fungsi
winbox ini adalah :
- Dapat mengatur mikrotik router, dhcp, NAT , dll
- Dapat mengatur berapa banyak bandwite yang akan di beri pada jaringan internet atau client
- Dapat mengatur blokir sebuah situs yang berbahaya
Langkah – langkah konfigurasi
mikrotik dengan winbox menggunakan GUI :
1. Siapkan router OS yang akan
di install.
2. Kemudian kita mulai mengistall

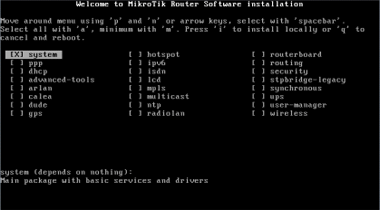

Mikrotik router OS. Ini adalah tampilan awal sebuah mikrotik router OS.
3.Agar lebih mudah memahami gambar
di atas, saya akan memberikan keterangan untuk gambar di atas.
- perintah ‘p’ digunakan untuk tombol ke atas.
- perintah ‘n’ digunakan untuk tombol ke bawah
- perintah ‘q’ digunakan untuk membatalkn installasi dan merestart ulang
- perintah ‘I’ digunakan untuk menginstall paket mikrotik
- perintah Space bar digunakan untuk menandai salah satu paket mikrotik
- perintah ‘a’ digunakan untuk menandai semua paket mikrotik

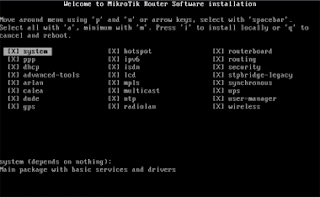

4. Pilih paket utama atau lebih baik
semua paket di install dengan menggunakan perintah ‘a’.
5. Setelah semua paket di tandai
(mark), kemudian tekan ‘I’ untuk mulai installasi Mikrotik Router OS. Lalu
tekan y.
6. Setelah proses installasi
Mikrotik router OS, tekan enter untuk merestart ( reboot ) Mikrotik Router OS.
7. Setelah itu akan muncul tampilan
log in seperti di bawah ini. Kemudian ketik ” admin” password “tidak usah di
isi” lalu tekan tombol enter
8. Setelah proses installasi
selesai. Kemudian kita buka winbox.
9.Di tampilan winbox, masukkan ip Mikrotik
pada kolom connect to. Kemudian login : “admin”
password : “kosong “ lalu klik
connect
10. Proses login ke winbox
11. Tampilan utama setelah login
kedalam WinBox
12.
Kemudian kita membuat ip address. Klik IP kemudian pilih address
13. Ini adalah tampilan dari ip
address. Kita dapat langsung memasukan ip address yang akan di gunakan.
Untuk menambah IP address
menggunakan tanda +
Untuk menghapus IP address menggunakan
tanda −
Untuk mengaktifkan Ethernet
menmggunakan tanda √
Untuk menonaktifkan Ethernet menggunakan
tanda X
14. Kemudian masukkan IP public (dari
ISP)
15. Ini daftar IP pada 2
ethernet
16. Untuk membuat gateway. Kita klik
IP lalu pilih Routers

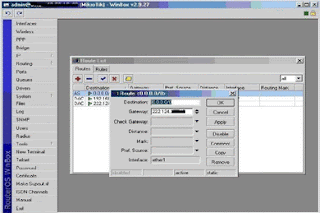

17. Kemudian isi gateway lalu klik
apply lalu OK.
18. Ini adalah hasil routing yang
telah di setting.
19. Masukkan DNS primary dan
secondary DNS. Kita dapat menggunakan 1 DNS tapi untuk memudahkan kinerja
computer kita menggunakan 2 DNS. Kemudian klik apply lalu OK.
20. Kemudian kita membuat ip
firewall NAT. klik IP pilih firewall
21. Pilih tab generalpada NAT Rule.
Lalu isi chain : “srcnat” Out-interface=ether1 (Ethernet yang langsung
terhubung ke internet)
22.
Langkah terakhir pilih tab action isi dengan “masquerade”. Klik Apply dan OK.
Penutup
Demikian artikel yang admin
buat ini menjelaskan tentang mikrotik menggunakan Graphic User Interface
(GUI) winbox. jika ada yang kurang jelas atau kurang di pahami tulis
komentar Anda di artikel ini. Semoga artikel saya bermanfaat bagi siswa-siswi
SMK Negeri 4 Baubau khususnya Siswa TKJ dan masyarakat pada umumnya. Terima
kasih
